一、316L全焊式換熱器核心定義與工作原理

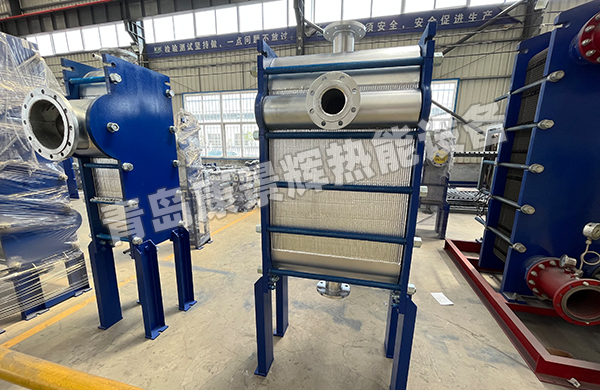

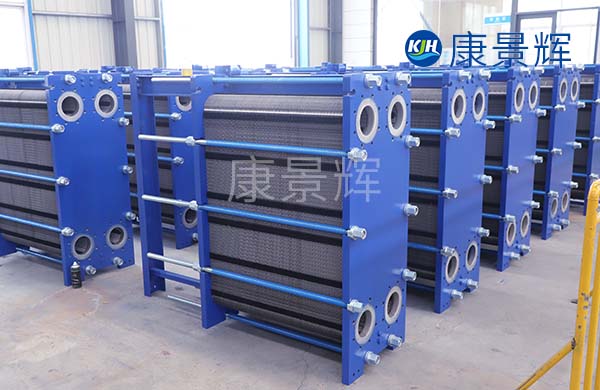

316L全焊式換熱器是一種采用激光焊接或氬弧焊工藝將316L不銹鋼板片整體焊接成型的緊湊式換熱設備。其核心工作原理為：

傳導對流耦合傳熱：冷熱介質在相鄰流道內逆流/錯流流動，通過薄板（0.5~1.2mm）實現高效傳熱（K值可達6000W/(m2·K)）。

全焊接密封：區別于可拆式板換，所有流道采用連續焊縫密封，徹底消除墊片泄漏風險。

二、316L全焊式換熱器關鍵結構設計

1.板片組件

材質：ASTM316L超低碳不銹鋼（C≤0.03%），含2~3%鉬（Mo），提升耐氯離子腐蝕能力（臨界點蝕溫度CPT≥60℃）。

波紋結構：人字形/鋸齒形波紋（角度60°~120°），湍流雷諾數Re＞2000，強化傳熱同時保持壓降＜0.3MPa。

流道布置：?jiǎn)?雙通道設計，可處理粘度≤500cP的介質。

2.焊接工藝

激光焊接：適用于薄板（0.5~0.8mm），焊縫深寬比＞5:1，熱影響區＜0.1mm。

TIG自動焊：用于厚板（1.0~1.2mm），采用ER316L焊絲，滲透檢測合格率100%。

3.承壓結構

設計壓力≤4.0MPa（ASMEVIIIDiv.1標準），爆破壓力≥6倍工作壓力。

框架采用整體CNC加工，平面度誤差＜0.05mm/m2。

三、316L全焊式換熱器性能優勢與局限性

四、316L全焊式換熱器典型應用場景

1.化工領域：濃硫酸（93~98%）冷卻/加熱，流速控制＜1m/s以避免沖刷腐蝕。氯堿行業濕氯氣（含微量HCl）的熱回收，需保持壁溫＞露點溫度。

2.制藥行業：注射用水（WFI）系統，滿足FDA21CFRPart177標準。高粘度藥液（如葡萄糖漿）的巴氏殺菌，ΔP需＜0.15MPa。

3.新能源：鋰電池電解液（LiPF6/有機溶劑）的溫度控制，要求氧含量＜10ppm。

4.特殊工況：含固體顆粒（≤5%）的漿料換熱，流道寬度需≥6mm防堵塞。

五、316L全焊式換熱器選型技術要點

1.介質兼容性驗證：需進行環烷酸腐蝕測試和點蝕試驗。對含H?S介質，硫含量＞50ppm時建議采用254SMO材質。

2.熱力計算：采用HTRI或ASPENEDR軟件核算，修正系數F_t需＞0.85（對于逆流布置）。

3.機械設計考量

熱膨脹補償：每100℃溫升預留1.2mm/m膨脹間隙。

振動防護：流體誘導振動頻率需避開結構固有頻率±15%。

六、制造與檢測標準

七、運行維護規范

1.開機準備

液壓測試：先用水試壓至1.25倍設計壓力，再用氮?dú)獯祾咧谅饵c(diǎn)＜40℃。

流量控制：冷熱側流量偏差不超過±15%。

2.在線監測

安裝在線腐蝕監測探頭（如ER探針），實時監測腐蝕速率（目標＜0.1mm/a）。

壓差報警設定值：ΔP＞設計值1.2倍時自動停機。

3.化學清洗

推薦配方：8%檸檬酸+0.1%緩蝕劑，溫度60℃，流速0.3m/s循環4小時。

禁止使用鹽酸清洗（避免晶間腐蝕）。

八、經濟性分析

初始成本：比管殼式換熱器高30~50%，但壽命周期（通常＞15年）可降低TCO（總擁有成本）。

節能收益：相比傳統管換，可減少20~35%泵送能耗（得益于低流阻設計）。

九、技術發展前沿

1.新型結構

3D打印蜂窩流道：傳熱系數提升40%，但制造成本增加3倍。

石墨烯涂層板片：耐蝕性提高5倍，目前處于實驗室階段。

2.智能運維

基于AI的泄漏預測：通過振動頻譜分析提前2周預警微裂紋。

十、專家建議

1.選型陷阱規避

避免單純比價：低價產品可能采用非標316L（Mo含量不足）。

慎選非對稱流道：易導致流量分配不均。

2.特殊需求定制

對于含氟介質（如HF），需增加PTFE襯里層。

極端低溫（＜100℃）工況需進行夏比沖擊試驗（ASTMA370）。

本設備尤其適用于高腐蝕、高壓、高潔凈度的嚴苛工況，建議用戶提供完整的工藝參數表（包括介質成分、顆粒含量、溫度曲線等），由專業工程師進行針對性設計。
