墊片式板式熱交換器是一種效能更高的換熱設備，廣泛應用于液液、液汽之間的熱交換過程。

一、結構與工作原理

1.墊片式板式熱交換器由一系列具有一定波紋形狀的金屬片疊裝而成，板片之間形成薄矩形通道，通過板片進行熱量交換。

2.板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，冷/熱換熱介質分別在各自通道流過，與相隔的板片進行熱量交換，以達到用戶所需溫度。

3.每塊板片四角都有開孔，組裝成板束后形成流體的分配管和匯集管，冷/熱介質熱量交換后，從各自的匯集管回流后循環利用。

二、墊片式板式熱交換器特點

1.墊片式板式熱交換器具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。

2.它們通常由不銹鋼或鈦等材料制成，以提高傳熱效率，并且由于結構緊湊，所需的安裝空間以及重量都較少。

三、墊片式板式熱交換器應用范圍

1.墊片式板式熱交換器廣泛應用于化工、食品和船舶等行業，特別是在需要靈活調整換熱面積和滿足不同熱力學和水力學性能需求的場合。

2.它們也適用于制冷、暖通空調、化學工業、冶金工業、機械工業、電力工業、造紙工業、紡織工業、食品工業和油脂工藝等多種工業領域。

四、墊片式板式熱交換器維護與清潔

1.墊片式板式熱交換器易于拆卸，方便清理內部污垢，維護保養簡便易行。

2.只要卸除固定螺桿就能立即分解機體，清洗也非常方便。

五、板片與流道

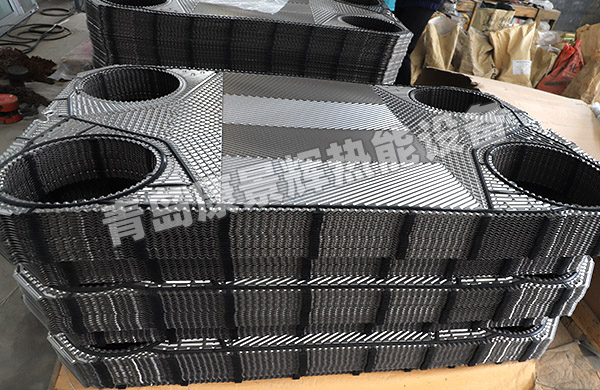

1.板片通常有人字形波紋板、水平平直波紋板和瘤形板片三種形式，這些不同的波紋形狀可以強化兩種介質的熱交換。

2.板片和流道的設計允許不同的流動配置，如小角度（L）、大角度（H）和混合流道（M），以適應不同的傳熱和阻力要求。

六、墊片材料

1.墊片是熱交換器性能的關鍵組成部分，它們根據換熱工況定制，包括正確的輪廓、寬度、厚度以及不同聚合物的組合，以確保優化的密封并延長墊圈壽命。

2.墊片式板式熱交換器因其緊湊和易于維護的特點，在工業應用中非常受歡迎。
